Detalhes do Produto

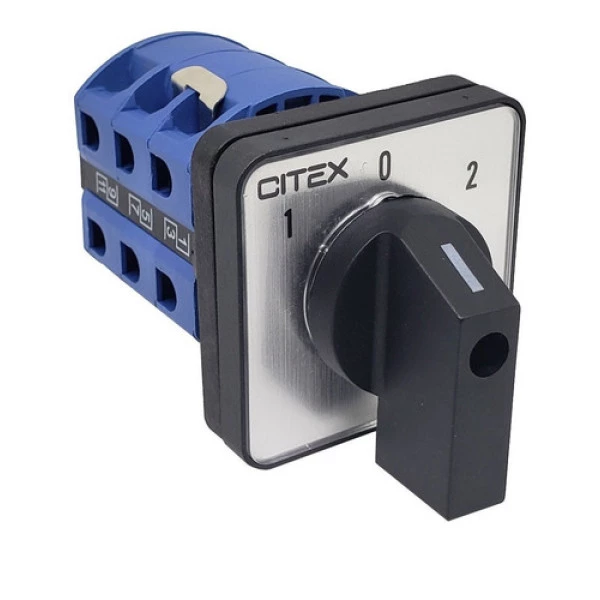

CHAVE ROTATIVA REVERSORA PARA MOTORModelo: LW26-25 6N/3
Função: REVERSORA PARA MOTOR TRIFÁSICO (PODENDO SER USADA EM MONO E BIFÁSICO)
Corrente: 25A
Posições 1-0-2
Ligação motor mono 110V:
9-> Fase
6-8-> Neutro
10->2-4 da chave (jumper)
1-> Fio 5 do motor
3-> Fio 8 do motor
2-4-> Fios 1 e 3 do motor.
6-8-> Fios 2 e 4 do motor.
Ligação motor mono 220V
Fase -> Fio 4 do motor (direto)
Fase -> Pino 9 da chave
Fio 1 do motor -> Pino 10 e 8 da chave
Fio 2 e 3 do motor -> Pino 2 da chave
Fio 5 do motor pino 1 da chave
Fio 6 do motor pino 3 da chave Para motor de 3 fios:Fase -> Pino 9 da chave.Fase -> Pino 1 da chave.Fio comum do motor -> Pino 10 da chave.Fio rotação 1 -> Pino 2 da chave.Fio rotação 2 -> Pino 6 da chave.
Função: REVERSORA PARA MOTOR TRIFÁSICO (PODENDO SER USADA EM MONO E BIFÁSICO)
Corrente: 25A
Posições 1-0-2
Ligação motor mono 110V:
9-> Fase
6-8-> Neutro
10->2-4 da chave (jumper)
1-> Fio 5 do motor
3-> Fio 8 do motor
2-4-> Fios 1 e 3 do motor.
6-8-> Fios 2 e 4 do motor.
Ligação motor mono 220V
Fase -> Fio 4 do motor (direto)
Fase -> Pino 9 da chave
Fio 1 do motor -> Pino 10 e 8 da chave
Fio 2 e 3 do motor -> Pino 2 da chave
Fio 5 do motor pino 1 da chave
Fio 6 do motor pino 3 da chave Para motor de 3 fios:Fase -> Pino 9 da chave.Fase -> Pino 1 da chave.Fio comum do motor -> Pino 10 da chave.Fio rotação 1 -> Pino 2 da chave.Fio rotação 2 -> Pino 6 da chave.
Especificações e Conservação
| Marca | CITEX |
|---|
