Detalhes do Produto
37 kW a 400/415 V 50/60 Hz
100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2

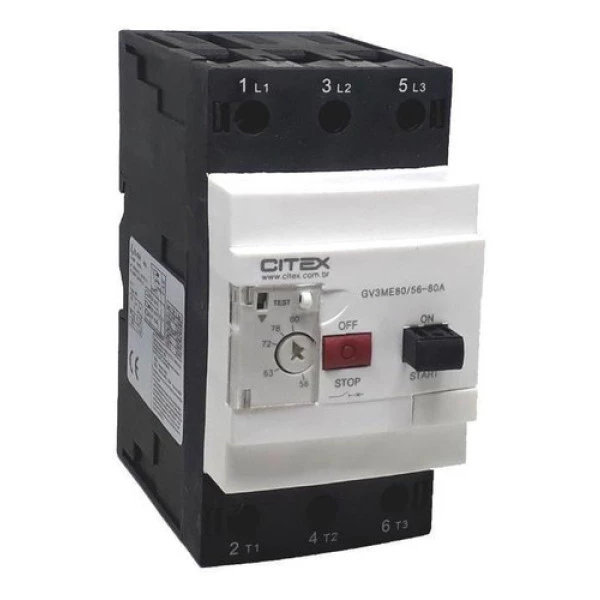

Disjuntor termomagnético de motor
Modelo: GV3ME80
Aplicação do dispositivo: Proteção de motor
Faixa de ajuste: 56-80A
Tecnologia da unidade de disparo: Termomagnético
Polos: 3
Categoria de uso: Categoria A conforme IEC 60947-2, CA-3 conforme IEC 60947-4-1
Frequência: 50/60 Hz
Capacidade motor:
37 kW a 400/415 V 50/60 Hz
55 kW a 690V 50/60 Hz
45 kW a 500V 50/60 Hz
Capacidade de corte:
100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2
15 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2
10 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
4 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2
2 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2
Acionamento: Botão não luminoso
[In] corrente nominal: 80A
Faixa de ajuste: 56~80A para IEC 60947-4-1
Corrente de disparo magnético: 1040A
[Ui] tensão de isolamento nominal: 690V 50/60 Hz para IEC 60947-2
[Ue] tensão de operação nominal: 690 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-2
Sensibilidade da falha de fase: Sim para IEC 60947-4-1
Dissipação de alimentação por polo: 8 W
Durabilidade mecânica: 30000 ciclos
Durabilidade elétrica: 30000 ciclos
Torque de aperto: 5N.m - por parafuso
Largura: 61,2mm
Altura: 120mm
Profundidade: 113mm
Peso do produto: 0,7kg
Cor: Cinza escuro
Meio ambiente:
Normas
EN/IEC 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
Grau de proteção IP: IP20 conforme IEC 60529
Resistência climática IACS E10:
Temperatura ambiente para armazenamento -40…80°C
Resistência a incêndios 960 °C conforme IEC 60695-2-11
Temperatura ambiente do ar para funcionamento -20…60°C
Força mecânica: Choques: 22 Gn por 20 ms
Vibrações: 2.5 Gn, 0 ... 25 Hz
Altitude de funcionamento: 3000m
Unidades de embalagem: 1
Especificações e Conservação
| Marca | CITEX |
|---|
