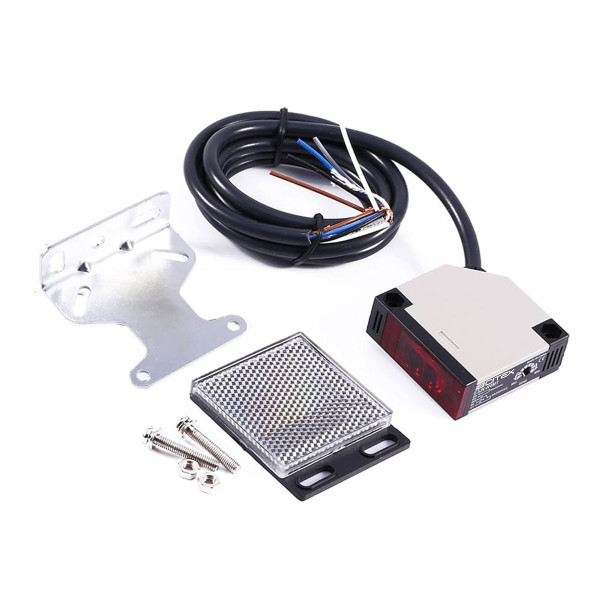

G50-4B4JC SENSOR FOTOELETRICO COM ESPELHO (558)

Sensor fotoelétrico pode ser definido como um dispositivo de conversão de luz em impulsos elétricos. A sua função principal é converter uma manifestação luminosa, seja de luz ou sombra em um sinal elétrico, que poderá ser interpretado por um circuito eletrônico como um comando por exemplo.

O sensor fotoelétrico pode ser caracterizado como transdutor quando ele faz a conversão da manifestação luminosa em energia elétrica diretamente. Porém ele também pode ser caracterizado como um sensor quando converte a manifestação luminosa em qualquer grandeza elétrica como por exemplo, tensão, resistência e outras.

Basicamente são separados em três categorias, sendo elas;

Sensor Fotoelétrico de Barreira

Esses sensores funcionam da seguinte maneira, eles possuem o receptor e emissor separados em dois invólucros diferentes. Em seu estado de normal funcionamento, o emissor dirige feixes de luzes para o receptor, por isso devem ser instalados de frente um para o outro.

Quando algum objeto ou material atravessa e interrompe esse feixe de luz, o receptor detecta esse objeto e realiza a sua função de conversão.

Sensor Fotoelétrico Retrorreflexivo (espelho)

Esse sensor é composto por um único invólucro contendo o receptor e o emissor, porém usa como adição um espelho prismático. O seu funcionamento é bastante parecido com o do sensor fotoelétrico de barreira, porém o espelho prismático diferencia nesse processo.

O espelho reflete o feixe de luz do emissor e o direciona para o receptor, que realiza a função do sensor.

Sensor Fotoelétrico Difuso

Esse sensor assim como o retrorreflexivo, possui o emissor e o receptor lado a lado no mesmo invólucro. Seu funcionamento normal se dá com a emissão de um feixe de luz em uma direção.

Porém, quando um objeto entra em contato com esse feixe de luz ele reflete esse feixe, fazendo com que ela vá para o receptor, que detecta o objeto e dá início na função de conversão do sensor.

Sobre este sensor (deste anuncio);

Modelo: G50-4B4JC

Tipo: Sensor Fotoelétrico Retrorreflexivo (espelho)

Distancia Sensora: até 4.000mm

Alimentação: 12-240Vcc e 24-240Vca

Imax: 3A / 250Vca

Contatos: NA / NF (reversível) (BC=C / CZ=NF e PT=NA)

Saída: Relé

Comprimento do sensor: 50mm

Largura: 18mm

Altura: 50mm

Cabo: 2m

Proteção: IP54

Tempo de resposta: 2ms (500HZ)

LED indicador: Ligado quando detecta

Potenciômetro de ajuste de distância

Temperatura de funcionamento e armazenamento: -25 ~ 55ºC
